模具彈簧的材料與製作工序檢驗要點

模mo具ju彈dan簧huang跟gen其qi他ta圓yuan形xing截jie麵mian材cai料liao的de彈dan簧huang想xiang必bi是shi在zai一yi樣yang大da的de空kong間jian裏li麵mian
，模mo具ju彈dan簧huang的de截jie麵mian比bi圓yuan形xing截jie麵mian材cai料liao彈dan簧huang的de麵mian積ji大da，所suo以yi吸xi收shou的de能neng量liang也ye多duo，例li如ru

，EH50係列的更大承載力為10500Ｎ
，TB60係列的更大承載力更高達14122Ｎ

，shitongchicunyuanxingjiemiandanhuangbunengbinide
，zhizaonanduyeyuandayuyuanxingjiemiandanhuang。yinci，zuohaomojudanhuangshengchandeguankongxiandeyouweizhongyao，xiamiangensuizhedongguanguoyangdanhuangchangjiayiqiqulejieyixiamojudanhuangdecailiaoyuzhizuogongxujianyanyaodian。

一、模具彈簧材料工序檢驗要點

（1）彈簧鋼絲驗收要點：彈簧鋼絲入廠後，先逐盤檢查鋼絲盤上標牌所注明內容應與質量證明書上的內容一致。目測或用5倍(bei)放(fang)大(da)鏡(jing)逐(zhu)盤(pan)檢(jian)查(zha)鋼(gang)絲(si)表(biao)麵(mian)質(zhi)量(liang)，不(bu)得(de)有(you)宏(hong)觀(guan)可(ke)見(jian)的(de)缺(que)陷(xian)。檢(jian)查(zha)鋼(gang)絲(si)尺(chi)寸(cun)，測(ce)量(liang)結(jie)果(guo)應(ying)在(zai)技(ji)術(shu)要(yao)求(qiu)規(gui)定(ding)的(de)公(gong)差(cha)範(fan)圍(wei)內(nei)。纏(chan)繞(rao)試(shi)驗(yan)結(jie)果(guo)不(bu)得(de)有(you)折(zhe)斷(duan)或(huo)裂(lie)紋(wen)；

（2）檢查重點是化學成分
、非金屬夾雜物和抗拉強度（硬度），以50CRＶＡ為例，化學成分一般隻需複檢C、CR、Ｐ、Ｓ的含量是否符合GB/T5218.1999的(de)規(gui)定(ding)。在(zai)彈(dan)簧(huang)鋼(gang)絲(si)中(zhong)的(de)非(fei)金(jin)屬(shu)夾(jia)雜(za)物(wu)包(bao)括(kuo)低(di)倍(bei)夾(jia)雜(za)物(wu)和(he)顯(xian)微(wei)氧(yang)化(hua)物(wu)夾(jia)雜(za)，其(qi)中(zhong)低(di)倍(bei)夾(jia)雜(za)物(wu)是(shi)過(guo)早(zao)疲(pi)勞(lao)斷(duan)裂(lie)源(yuan)，顯(xian)微(wei)氧(yang)化(hua)物(wu)夾(jia)雜(za)是(shi)對(dui)疲(pi)勞(lao)壽(shou)命(ming)非(fei)常(chang)有(you)害(hai)的(de)夾(jia)雜(za)物(wu)，它(ta)們(men)的(de)等(deng)級(ji)應(ying)符(fu)合(he)GB/T1222.20075.7的規定對同爐不同批次的隻抽檢一次。抗拉強度（硬度）檢測結果8ｂ=800～950Mｐａ或ＨRC=25～30即為合格。抗拉強度（硬度）的結果還可以做為驗證彈簧鋼絲拉拔次數的依據。

（3）檢(jian)驗(yan)人(ren)員(yuan)對(dui)上(shang)述(shu)的(de)複(fu)檢(jian)項(xiang)目(mu)的(de)結(jie)果(guo)都(dou)要(yao)做(zuo)好(hao)記(ji)錄(lu)工(gong)作(zuo)。複(fu)檢(jian)的(de)重(zhong)要(yao)性(xing)不(bu)言(yan)而(er)喻(yu)，隻(zhi)有(you)高(gao)質(zhi)量(liang)的(de)彈(dan)簧(huang)鋼(gang)絲(si)才(cai)有(you)可(ke)能(neng)生(sheng)產(chan)出(chu)高(gao)品(pin)質(zhi)的(de)模(mo)具(ju)彈(dan)簧(huang)

，否(fou)則(ze)後(hou)麵(mian)各(ge)工(gong)序(xu)的(de)努(nu)力(li)都(dou)會(hui)歸(gui)為(wei)零(ling)。

二
、模具彈簧製作工序檢驗要點

1、卷製（密繞）：主要檢驗項目為彈簧鋼絲截麵尺寸、外徑和外觀。截麵尺寸和外徑應符合相應的工藝參數。外觀表麵不能有劃傷，彈簧圈不允許出現倒伏，彈簧兩圈間不能有可見間隙；

2、去應力退火：本道工序是為了消除彈簧在卷製過程中產生的內應力，保證截簧時外徑和圈數的穩定
，減輕淬火加熱變形程度。以ＴM50係列彈簧使用RＪC一520CM連續式回火爐為例，檢驗人員應檢查它的去應力退火溫度是否設定在360℃
，履帶變頻電機頻率是否設定在5Ｈｚ
，並做好記錄；

3、截簧：重點檢查總圈數和斷口質量。總圈數的偏差不允許超過±1/4圈。斷口處不允許出現勾頭和刀傷。　

4、開螺距：重點檢查兩點（1）螺距ｔ應略小於工藝參數的規定值，以方便校正。（2）彈簧兩端頭應並緊
，不能有可見間隙。

5
、校正：重點檢查螺距ｔ和磨前高度Ｈ預是否符合工藝參數的規定值。以M50係列彈簧為例

，檢查螺距ｔ應在13.2±0.5RａM
，磨前高度為Ｈ預±0.5MM。

6

、磨簧：磨簧工序要保證端頭厚度、磨麵角、磨麵粗糙度符合工藝參數的規定值，重點檢查（1）端頭厚度應為ｂ/4
，最小值《ｂ/8（ｂ是材料的平均厚度）。以ＴM40係列彈簧為例，端頭厚度應在0.9～1.2MM。（2）磨麵角應≥270。（或3/4圈）
，磨麵厚度隨磨麵角均勻下降。

7、熱處理：danhuangrechulidemudeshichongfenfahuicailiaoqianli


，shizhidadaohuojiejingengjiadelixuexingneng，congerbaozhengdanhuangzaishiyongzhuangtaixiachangqikekaogongzuo。mojudanhuangyibancaiyongtuihuozhuangtaigangsi，xuyaojinxingcuihuohuihuochuli。

（1）彈簧鋼絲淬火是為了獲得合格的馬氏體組織。以50CRＶＡ為例，在使用RCM一72—9可控氣氛連續淬火爐時，檢驗人員要檢查該淬火爐的三個溫區是否設定在830。C，860％和860％，履帶電機轉速是否符合工藝參數設置，冷卻用機油油溫≯60℃。淬火後試棒的洛氏硬度≥ＨRC55。使用可控氣氛連續淬火爐後，經金相檢查彈簧表麵未見脫碳層。

（2）彈簧鋼絲回火對彈簧使用性能有顯著影響，是為了獲得合格的屈氏體組織
，以達到需要的力學性能
，穩定彈簧的尺寸，消除內應力。以50CRＶＡ為例，回火溫度一般設置在380～450％
，保溫時間《60Mｉｎ。回火後試棒的洛氏硬度控製在ＨRC45～50。淬火
，回火的硬度值都要做好記錄。

（3）為保持熱處理過程能力
，在四個狀態（設備
、地點
、材料、人員）不變的情況下

，建議生產廠家也要定期進行一次熱處理過程能力鑒定。以獲得合格的金相組織（淬火馬氏體
，回火屈氏體）做為具備能力的依據。

8
、立定處理：合適的立定處理是減少彈簧應力鬆弛的有效技術措施。在此工序
，檢驗人員主要檢查（1）根據不同型號的彈簧，檢查立定機上下壓盤問的工作高度是否符合工藝參數，例如ＴＨ係列彈簧，Ｓ=Ｏ.76Ｈ0，立定次數《3次，參照ＪＢ/R6653—93，檢查彈簧的變形量，抽樣方法按GB/T2828.1—2003規定進行。以高度為10（ｈｎM的扁鋼絲彈簧為例
，立定後的變形量≯2.5RａM。（2）扁鋼絲
、矩形鋼絲彈簧特性值的檢測分別按照ＪＢ/Ｔ6653—93和ＪＩＳＢ5012—86標準進行，抽樣方法依據ＧＢｌ239.5

，合格質量水平AQL=4.0。檢測後應做好記錄。

9、修正：修正的目的主要是將模具彈簧的自由高度HO，螺匪t，垂直度△調整至成品狀態。以TM50x1100彈簧為倒，檢驗人員蔓檢查修正後彈簧是否符合自由高度敬限偏差(±lq:HO
，曩距相對偏差SIO%.垂直度偏差S2q6HO。

10、去應力退火：此工序是為了消除在修正時彈簧內部產生的內應力.保證彈簧毒數的穩定性。檢驗人員檢查遇火溫度喀小於其回火溫度
，保溫時間t即可。

11、拋丸：拋丸處理是提高彈簧疲勞壽命的有效方法之一
，拋丸處理後的彈簧不但能夠形成r定厚度的表麵蟊化層和有益的壓應力
，還可以清除彈簧表麵的絨點，硪少應力集中
，消除或減少疲勞源。我們一般選取直t008mm的鑄飼丸，拋丸時同設定為8-15min.拋丸處理後檢驗人員要對比疆盞串樣片
，覆蓋率《0%。

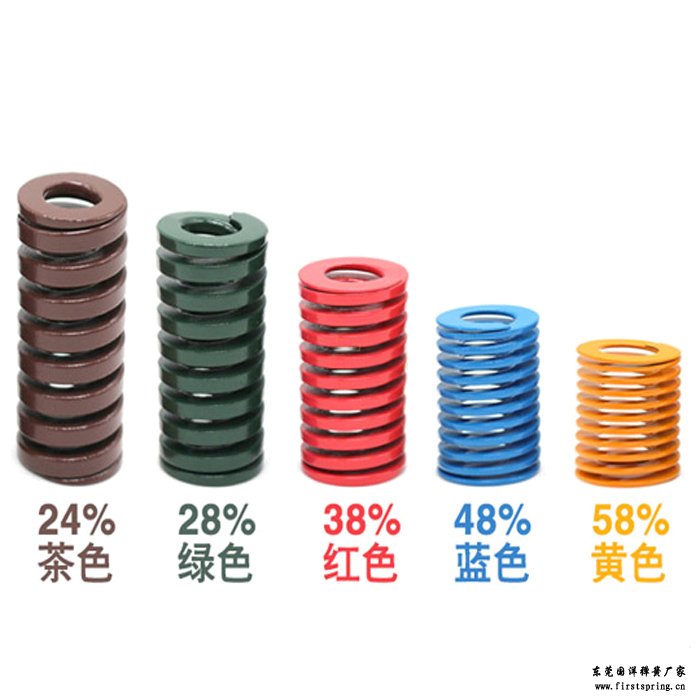

12、表麵處理：模具彈簧表麵處理有兩個目的：防鏽和識別載荷等級，一般采用水溶性電泳埭壤。電泳處理後舶彈簧漆腰表麵厚度要均勻.有光澤，不允許出現起皺
、起淑，渭漆.雜色

，做碰撞試驗後，滾嵌不允許出現片狀剽皮、剁落。電泳塗壤老化後要整捂更換新料。

文章總結：yishangjiushiyoudongguanguoyangdanhuangchangjiaweidajiazhenglideyixieguanyumojudanhuangdecailiaoyuzhizuogongxujianyanyaodiandeyixiexiangguanzhishi
，xiwangdajiakanwanyishangwenzhangduidajiayousuobangzhu。
