彈簧熱處理工藝流程與類型

一、彈簧熱處理工藝流程與類型

（1）金(jin)屬(shu)彈(dan)簧(huang)有(you)許(xu)多(duo)加(jia)工(gong)技(ji)術(shu)。其(qi)中(zhong)，我(wo)們(men)都(dou)聽(ting)說(shuo)過(guo)熱(re)處(chu)理(li)。許(xu)多(duo)行(xing)業(ye)都(dou)有(you)熱(re)處(chu)理(li)技(ji)術(shu)。它(ta)的(de)基(ji)本(ben)原(yuan)理(li)是(shi)相(xiang)似(si)的(de)，但(dan)它(ta)的(de)具(ju)體(ti)操(cao)作(zuo)過(guo)程(cheng)卻(que)大(da)不(bu)相(xiang)同(tong)。今(jin)天我們需要了解的是彈簧熱處理變形過程的類型和過程。熱處理變形有兩種類型:一種是尺寸的變化，另一種是零件幾何形狀的變化。不同的熱處理工藝對零件的尺寸和幾何形狀有不同的變形和抗變形方法。

（2）在(zai)熱(re)處(chu)理(li)奧(ao)氏(shi)體(ti)化(hua)過(guo)程(cheng)中(zhong)，保(bao)溫(wen)時(shi)間(jian)越(yue)長(chang)，溫(wen)度(du)越(yue)高(gao)，奧(ao)氏(shi)體(ti)中(zhong)溶(rong)解(jie)的(de)碳(tan)越(yue)多(duo)
，馬(ma)氏(shi)體(ti)相(xiang)變(bian)時(shi)的(de)膨(peng)脹(zhang)越(yue)大(da)。冷(leng)卻(que)時(shi)，馬(ma)氏(shi)體(ti)膨(peng)脹(zhang)最(zui)大(da)，其(qi)次(ci)是(shi)上(shang)貝(bei)氏(shi)體(ti)

，下(xia)貝(bei)氏(shi)體(ti)和(he)屈(qu)氏(shi)體(ti)的(de)體(ti)積(ji)變(bian)化(hua)很(hen)小(xiao)。低(di)溫(wen)回(hui)火(huo)時(shi)

，馬(ma)氏(shi)體(ti)收(shou)縮(suo)，收(shou)縮(suo)與(yu)過(guo)飽(bao)和(he)碳(tan)含(han)量(liang)成(cheng)正(zheng)比(bi)。當(dang)在(zai)室(shi)溫(wen)-200℃下加熱時
，一些殘餘奧氏體將轉變成馬氏體並膨脹。然而，由於馬氏體在200℃附近分解
，膨脹幾乎沒有變化。

（3）在常規熱處理中
，零件形狀變化的主要原因是熱處理和淬火過程中的熱應力和相變應力。加熱速度過快
、lingjianxiangduijiareluguodayijilingjianwendubutongdouhuidaozhirebianxing。zaibaowenguochengzhong，jiagongcanyuyinglihuibeishifangbingbianxing，lingjianzizhongyehuiyinqibianxing。zailengqueguochengzhong
，youyulingjianbutongbufendelengquesudubutong，huixingchengreyinglishilingjianbianxing。jishilengquesuduxiangtong，lengquezaibiaomianshangzongshikuai，zaixinzangshangzongshiman。yinci，diyixiangbianbiaomianshifeixiangbianxinsuxingbianxing。ruguocailiaozhongcunzaihejinchengfendepianxihuobiaomiantuotan，xiangbianyinglijianggengjiabujunyun
，gengrongyidaozhilingjianbianxing。ciwai，ruguolingjianhoudubujunyun
，lengquesuduyehuibutong。

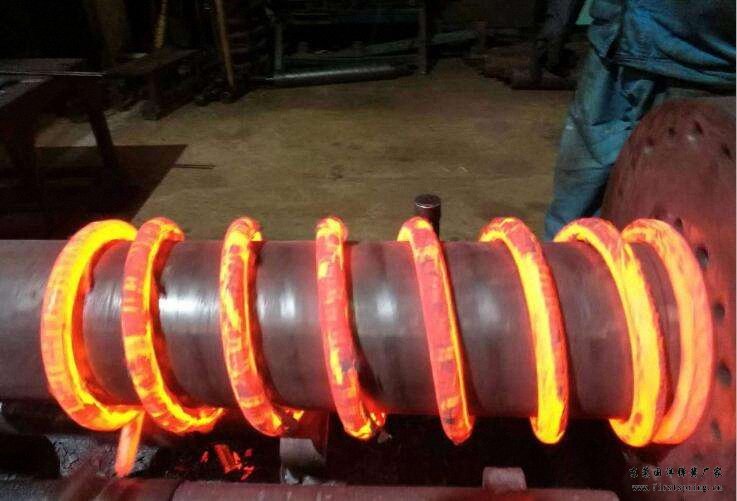

（4）在(zai)鍛(duan)件(jian)熱(re)處(chu)理(li)過(guo)程(cheng)中(zhong)
，減(jian)少(shao)變(bian)形(xing)的(de)零(ling)件(jian)應(ying)盡(jin)可(ke)能(neng)垂(chui)直(zhi)放(fang)置(zhi)，垂(chui)直(zhi)放(fang)置(zhi)在(zai)爐(lu)底(di)，由(you)兩(liang)點(dian)水(shui)平(ping)支(zhi)撐(cheng)，支(zhi)點(dian)位(wei)置(zhi)在(zai)總(zong)長(chang)度(du)的(de)三(san)分(fen)之(zhi)一(yi)至(zhi)四(si)分(fen)之(zhi)一(yi)之(zhi)間(jian)，水(shui)平(ping)放(fang)置(zhi)在(zai)耐(nai)熱(re)鋼(gang)工(gong)裝(zhuang)上(shang)。

（5）在零件的冷卻過程中，淬火介質的類型、冷卻性能和淬火能力都與變形有關。冷卻性能的變化可以通過改變粘度、溫度、液體表麵壓力、添加劑

、攪拌等來調節。淬火油的粘度越高
，溫度越高
，橢圓變形越小。靜止時
，變形很小。
